Use Cases SDS Server
Overzicht SDS Server

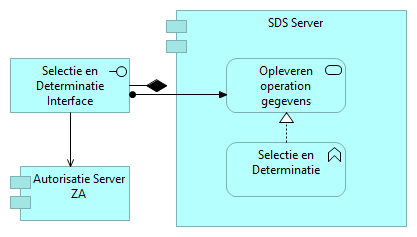

Onderstaande figuur toont een overzicht van de interfaces, services en functies van de SDS Server component.
De services zijn toegankelijk via een geboden interface en worden beschreven in de vorm van use cases. Een service wordt altijd vervult middels één of meerdere applicatiefuncties, bijvoorbeeld Selectie en Determinatie.
Opleveren operation gegevens
Primaire actor | Autorisatie Server ZA |
|---|---|
Systeem | Selectie en Determinatie |
Code | |
Realiseert Feature |
Pre-condities
AOF.RB-I.SDI.200.v2 Het systeem biedt een endpoint voor checkRequest operatie van de SDS Interface. |
Het systeem is slechts benaderbaar voor
|
Triggers
De primaire actor stuurt een request in
Main flow
Stap | Omschrijving | Uitzondering(en) |
|---|---|---|
1 | Het systeem ontvangt een verzoek en start de verwerking. | |
2 | Het systeem toetst of het verzoek voldoet aan de interface specificatie. | Ongeldig verzoek statuscode 400 Bad Request Het systeem genereert de vereiste response en gaat verder met de exit stap van de main flow. |
3 | Het systeem verkrijgt de gevraagde gegevens. | |
4 <exit> | Het systeem retourneert een response naar de primaire actor. |
Post-condities
Het systeem heeft het verzoek op de juiste wijze verwerkt en heeft een daarbij passende response geretourneerd. |
Het systeem heeft van het ontvangen request, de volgende attributen gelogd:
== Het systeem heeft voor ieder uitgaand request, dat bij het doorlopen van de use case werd verzonden, de volgende attributen gelogd:
|
Het systeem heeft van de geretourneerde response, de volgende attributen gelogd:
== Het systeem heeft voor iedere response, die bij het doorlopen van de use case werd ontvangen, de volgende attributen gelogd:
|
