Use Cases Autorisatie Server GTK
Overzicht Autorisatie Server GTK

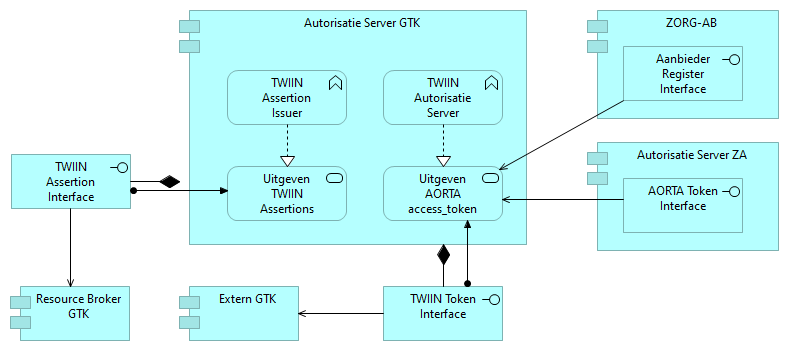

Onderstaande figuur toont een overzicht van de interfaces, services en functies van de Autorisatie Server GTK component.
De services zijn toegankelijk via een geboden interface en worden beschreven in de vorm van use cases. Een service wordt altijd vervult middels één of meerdere applicatiefuncties, bijvoorbeeld TWIIN Autorisatie Server.
Uitgeven TWIIN Assertions
Primaire actor | Resource Broker GTK |
|---|---|
Systeem | TWIIN Assertion Issuer |
Secundaire actor | - |
Code |
Pre-condities
De primaire actor is aangesloten op het systeem. |
Het systeem is slechts benaderbaar voor
|
Triggers
De primaire actor stuurt een request in
Main flow
Stap | Omschrijving | Uitkomst |
|---|---|---|
1 | Het systeem ontvangt een verzoek en start de verwerking. | |
2 | Het systeem toetst of het verzoek voldoet aan de interface specificatie. | Ongeldig verzoek statuscode 400 Bad Request |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
3 | Het systeem controleert de geldigheid van het ontvangen sourceToken. | Ongeldig token statuscode 401 Unauthorized |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
4 | Het systeem geneert o.b.v. van de gegevens in het ontvangen sourceToken, een client_assertion, en indien van toepassing een assertion., conform het Twiin afsprakenstelsel. | |
5 <exit> | Het systeem retourneert een response naar de primaire actor. | Verwerking succesvol statuscode 200 OK |
Post-condities
Het systeem heeft het verzoek op de juiste wijze verwerkt en heeft een daarbij passende response geretourneerd. |
Het systeem heeft van het ontvangen request, de volgende attributen gelogd:
|
Het systeem heeft van de geretourneerde response, de volgende attributen gelogd:
|
Uitgeven AORTA access_token
Primaire actor | Extern GTK |
|---|---|
Systeem | TWIIN Autorisatie Server |
Secundaire actor | ZORG-AB, Autorisatie Server ZA |
Code |
Pre-condities
De primaire actor is aangesloten op het TWIIN netwerk. |
Het systeem is slechts benaderbaar voor
|
Triggers
De primaire actor stuurt een request in
Main flow
Stap | Omschrijving | Uitkomst |
|---|---|---|
1 | Het systeem ontvangt een verzoek en start de verwerking. | |
2 | Het systeem toetst of het verzoek voldoet aan de interface specificatie. Het systeem toetst of de volgende attributen aanwezig zijn en ook een juiste waarde bevatten:
Het systeem toetst of de volgende attributen aanwezig zijn:
Een scope is verplicht wanneer géén assertion is opgenomen, die een autorization_base bevat. Een eventueel aanwezige authorization_base moet een SAML AORTA consent_token zijn. Wanneer wel een consent_token aanwezig is in de ontvangen assertion, maar geen scope werd ontvangen, dan wordt de scope van het request bepaalt o.b.v. de contextcode in het consent_token. De volgende attributen worden inhoudelijk later getoetst, op het moment dat een AORTA access_token wordt gevraagd aan Autorisatie Server ZA:
| Ongeldig verzoek statuscode 400 Bad Request, error=invalid_request |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
3 | Het systeem controleert de geldigheid van een eventueel ontvangen client_assertion, of de aud erin verwijst naar de AS GTK, en of de iss erin verwijst naar een vertrouwde issuer binnen TWIIN. | Ongeldige client statuscode 400 Bad Request, error=invalid_client |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
4 | Het systeem controleert de geldigheid van een eventueel ontvangen assertion, of de aud erin verwijst naar de AS GTK, en of de iss erin verwijst naar een vertrouwde issuer binnen TWIIN. | Ongeldige grant statuscode 400 Bad Request, error=invalid_grant |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
5 | Het systeem controleert de geldigheid van een eventueel ontvangen client_id, en indien van toepassing, of deze overeenkomt met de sub in de client_assertion. | Ongeldig verzoek statuscode 400 Bad Request, error=invalid_request |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
6 | Het systeem toetst, m.b.v. ZORG-AB, of de primaire actor binnen het TWIIN afsprakenstelsel is gekwalificeerd, om namens de URA in de assertion, interacties te initieren zoals aangeduid door de scope van het request. NB. omdat verwacht wordt dat ZORG-AB hiervoor niet tijdig geschikt zal zijn, wordt in eerste instantie gewerkt met een interne registratie in het systeem. Zie ook: registratie in ZORG-AB. | Primaire actor niet gekwalificeerd statuscode 403 Forbidden, error=access_denied, error_description="Initiërende applicatie beschikt niet over de vereiste capabilities." |
Het systeem genereert de vereiste foutresponse en gaat verder met de exit stap van de main flow. | ||
7 | Het systeem gebruikt Feature GetTokenRequest om een AORTA access_token te verkrijgen. Hierbij worden de volgende attributen gebruikt:
| |
8 <exit> | Het systeem retourneert een response naar de primaire actor. | Alle mogelijke uitkomsten van GetTokenRequest. |
Post-condities
Het systeem heeft het verzoek op de juiste wijze verwerkt en heeft een daarbij passende response geretourneerd. |
Het systeem heeft van het ontvangen request, de volgende attributen gelogd:
|
Het systeem heeft van de geretourneerde response, de volgende attributen gelogd:
|
