Use Cases Resource Broker LOG
Overzicht Resource Broker LOG

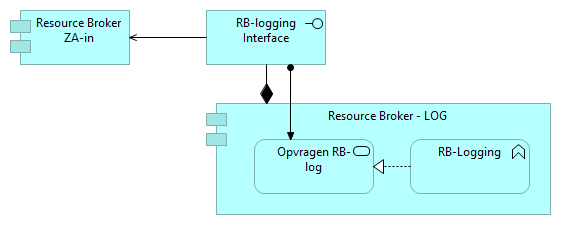

Onderstaande figuur toont een overzicht van de interfaces, services en functies van de Resource Broker LOG component. Resource Broker LOG is verantwoordelijk voor het bijhouden en beschikbaarstellen van een toegangslog. Deze log wordt gebruikt om patiënten inzage te geven in welke uitwisselingen hebben plaatsgevonden van haar patiëntgegevens, en om ketenregie in staat te stellen om de kwaliteit van uitwisselingen in de keten te kunnen monitoren en verbeteren.
De services zijn toegankelijk via een geboden interface en worden beschreven in de vorm van use cases. Een service wordt altijd vervult middels één of meerdere applicatiefuncties, bijvoorbeeld RB-Logging.
UC: Opvragen RB-log
Primaire actor | Resource Broker ZA-in |
|---|---|
Systeem | RB-Logging |
Code |
Pre-condities
AOF.RB-I.RBL.050.v1 Het systeem biedt een endpoint voor de RB-Logging Interface. |
Het systeem is slechts benaderbaar voor
|
Triggers
De primaire actor wil de RB-log raadplegen.
Main flow
Stap | Omschrijving | Uitzondering(en) |
|---|---|---|
1 | Het systeem ontvangt een verzoek en start de verwerking. | |
2 | Het systeem doorloopt use case extension "Toetsing van een intern RB-request". | |
3 <exit> | Het systeem retourneert een response naar de primaire actor. |
Postcondities
Het systeem heeft het verzoek op de juiste wijze verwerkt en heeft een daarbij passende response geretourneerd. |
Het systeem heeft van het ontvangen request, de volgende attributen gelogd:
|
Het systeem heeft van de geretourneerde response, de volgende attributen gelogd:
|
